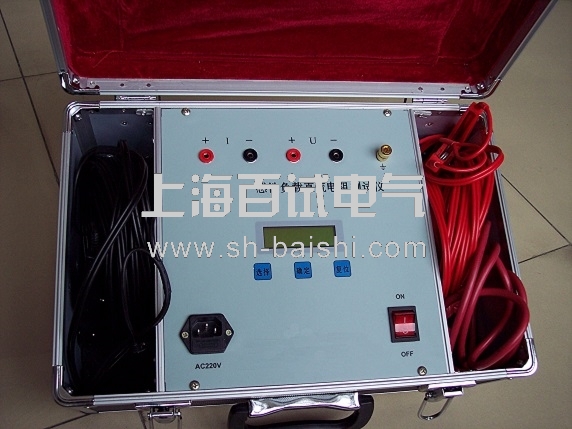

一、概述 变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能****发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势开发研制了本款直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直流电阻的快速测量。 二、安全措施 使用本仪器前一定要认真阅读本手册。 仪器的操作者应具备一般电气设备或仪器的使用常识。 本仪器户内、户外均可使用,但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。 本仪表属高****仪表,应避免剧烈振动。 对本仪器的维修、维护和调试应由专业人员进行。 测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。 测量无载调压变压器,一定要等放电报警音停止后,再切换变压器档位。 在测试过程中,禁止拆卸和移动测试夹和供电线路。 三、性能特点 本仪器输出电流大(****大可以输出5A),重量轻,携带方便。 本仪器设有交直流两用功能,****的方便了测试现场无交流电的情况。 测量范围宽(0Ω-20kΩ),能测量110kV等级以下的所有感性直流电阻。 具有完善的保护电路,可靠性强,人性化操作界面方便操作。 仪器带有万年历、80组数据存储、温度自动换算等功能,关机不丢失数据,方便查阅。 立式机箱结构,测试线、仪器****设计便于现场操作。 具有音响放电报警,放电指示清淅,减少误操作。 本机具有输入误接AC380V电源保护报警功能,减少误操作对仪器的损害。 四、技术指标 输出电流:5A、2.5A、100mA、<10mA 量程(电池): (直流供电)0~0.6Ω (5A) 4mΩ~2.5Ω (2.5A) 10mΩ~8Ω (1A) 100mΩ~80Ω (100mA) 60Ω~20KΩ (<10mA) 量程(AC220V):(交流供电)0~4Ω (5A) 4mΩ~8Ω (2.5A) 10mΩ~20Ω (1A) 100mΩ~200Ω (100mA) 60Ω~20KΩ (<10mA) 准确度:0.2%±2μΩ ****小分辨率:0.1μΩ 工作温度:-20℃~40℃ 环境湿度:≤80%RH,无结露 工作电源:交流:AC220V±10%,50Hz±1Hz 直流:DC12-24V 10A 体积:长335mm×宽235mm×高260mm 净重:7.7kg 五、系统介绍 仪器面板见图一。 交流电源输入:整机交流电源输入口,带有保险仓,保险3A。 直流电源输入:整机直流电源输入口,带有保险仓,保险10A。 :接地柱,为整机外壳接地用,属保护地。 电源开关:为整机电源的接通与关闭。 I+、I-:电流输出端子。 V+、V-:电压测量输入端子, 显示器:160×80点阵液晶显示器,显示菜单、电流值和电阻值。 辉度调节键:可调整显示字符的对比度。 复位键:整机回到初始状态,初始化仪器状态,切断输出电流。 F1—F4功能键:改变液晶对应指示选项,用以选择选定项。 六、测试与操作方法 接线:把被测试品通过专用电缆与本机的测试接线柱连接,连接牢固,同时把地线接好。 单通道直接测量接线。见图二。
2.开机界面:打开电源开关,显示屏上会显示如图三界面,停留大约3秒钟会自动跳过进入选择设置主界面如图四:
图三 版本信息界面 3.电流选择:显示屏上显示如图四界面,这时可通过对应电流功能键对所测试品电流进行选择,每按按键一次,显示屏上会循环出现各电流,5A(4Ω)、2.5A(8Ω)、1A (20Ω)、100mA (200Ω) 、<10mA (20KΩ)。当选择直流电源系统供电时,左上角显示“直流供电"当选择交流供电系统时,左上角显示“交流供电",请参考相应的量程范围,选择合适的电流。如图四所示,显示电流后的电阻值是所选电流档位测量电阻****大值。
4.测试:当选择好菜单内容后,按下测试键就开始测试,显示屏指示充电电流值同时提示“正在充电 … ",系统时钟开始计时显示从充电开始测试的时间,满一小时从零重新开始计时,不影响测试进程。当电流稳定后显示屏显示所使用的测试电流,同时提示“正在测试 …",之后显示如图五界面,观察测试电流值和电阻值稳定,仪器连续测试。 ⑴“复测"功能,显示如图五后,此时按“复侧"功能键可以重新测量但电流维持不变。此功能可****内部缓冲区旧数据,重新测量新数据,用以达到可用数据的尽快稳定。 ⑵“正常/稳定"功能,显示如图五后,此时按“正常"功能键,“正常"变为“稳定"此时仪器自动调整系统内部数字滤波器,用以达到数据的稳定,但稳定时间相应延长。如果再按“稳定"功能键,仪器自动调整内部数字滤波器,恢复正常测试功能,一般测试选择“正常"即可;遇到难稳定变压器绕组也可采用“稳定"方式测试,以求数据的可读性。“稳定"功能下其他功能可照常使用。 ⑶“换算"功能,显示如图五后,此时按“换算"功能键,显示如图六,输入所测试品的当前温度,从﹣99.9℃至199.9℃,输入完成,按“返回"键 此时回到测试界面,测试界面将变为如图七,显示试品温度和阻值及换算到75℃时的阻值,再按“换算"功能键,可重新输入换算。
图六 油温输入界面 图七 测量换算界面 ⑷“保存"功能,显示如图五或图七后,此时按“保存"功能键,显示提示:“是否编辑?"选择“否"则显示“保存完成"回到上一级测试界面。选择“是"则显示 如图八,正确输入绕组、相别、分接,后按“返回"键,显示提示:“是否编辑?"选择“否"则显示“保存完成"回到上一级测试界面。选择“是"则重新编辑。编辑完成的项目会一并保存。通过开机主界面内的“调阅"功能键可查看已存数据。
图八 编辑界面 测试时当所选电流太小时,会提示“请选择大电流!",因为电阻太小仪器测量不能满足要求,此时应更换大电流重新测试。 测试时当所选电流太大时,会提示“请选择小电流!",因为电阻太大仪器测量电流充不上去,此时应更换小电流重新测试。 5.测试完毕后,按“复位"键,仪器输出电流将与绕组断开,同时放电,音响报警,这时显示屏回到初始状态,放电音响结束后,可重新接线,进行下次测量或拆下测试线与电源线结束测量。 6.时间调整:在开机界面,按“时间"功能键,进入调整时间界面,调整完成时间,按“返回"键回到开机界面,时间修改完成。 7.调阅数据:在开机界面,按“调阅"功能键,进入查看记录界面,可循环查看,****多可存储查看80组数据,按“返回"键回到开机界面。 8.本机选配有直流电源电池及配套充电器,可实现在无交流电源的情况下测量, 仪器在开机或复位自检时自动检测使用哪种电源,如更换电源则需要按一次复位等待仪器检测电源正确方可操作,否则可能不能正常测量,由于直流电源输出功率有限,所以使用直流供电应按照本说明书所列测试范围选择电流。 七、注意事项 在测量无载调压变压器倒分接前一定要复位,放电结束后,报警声停止,方可切换分接点。 有载调压的变压器测量高压侧电阻时从1或17****大电阻档开始测量。 在拆线前,一定要等放电结束后,放电报警声结束,再进行拆换线。 选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。 量程范围内尽量选用大电流以增强稳定性能,同时也应考虑试品电流的承受能力。 对低压侧绕组,可采用高压助磁方法,用以节省测量时间 为节约时间,测试过程中复位换电流重新测量时,不必等待放电过程结束,便可换电流直接再次启动测量。 变压器测试完成会有一定的剩磁,测试完绕组马上对此绕组反向施加原测试电流1/3左右的电流,充满放电即可,能****祛除剩磁。 八、常见问题及解决方法 1、不能开机蜂鸣器一直鸣叫 出现此种情况首先检查电源是否接插了AC380V电源或是输入电压过低。 2、开机液晶屏不能点亮 出现此种情况首先检查电源是否正常,然后检查保险是否已经熔断,如熔断****即可。 3、开机液晶屏点亮但显示不正常或无法显示 出现此种情况首先重新开机,按复位键一次,调整辉度调节键。辉度调节键当对比度大时向下调整;反之向上调整。 4、无法使用直流供电 出现此种情况首先重新开机,如果还不能,检查是否接插了交流电源,系统优先使用交流电源;拔掉交流电源即可。 5、测试过程一直显示“正在充电. . . . " 出现此种情况首先排除变压器磁路问题,如果长时间电流没有变化一直在零附近应检查线路是否存在断路现象,如果有电流一直充不上去则需换相应小的电流重新启动测量。 九、仪器成套性 直阻仪主机 | 一台 | 直流电源及充电器 | 一套(选配) | 10A型测试线 | 一套 | 三芯电源线 | 一条 | 保险管3A(交流) | 两支 | 保险管10A(直流) | 两支 | 合格证/保修卡 | 一张 | 装箱单 | 一张 | 操作手册 | 一本 |
|
