电压互感器实际上是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
下面简单介绍一下电压互感器的名牌型号的意思
电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
****个字母：J——电压互感器；
****个字母：D——单相；S——三相
第三个字母：J——油浸；E——浇注；
第四个字母：数字——电压等级(KV)。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内
负荷，二次回路的阻抗，通常以视在功率(VA)表示。
额定负荷，确定互感器准确级可依据的负荷值。
本文章由

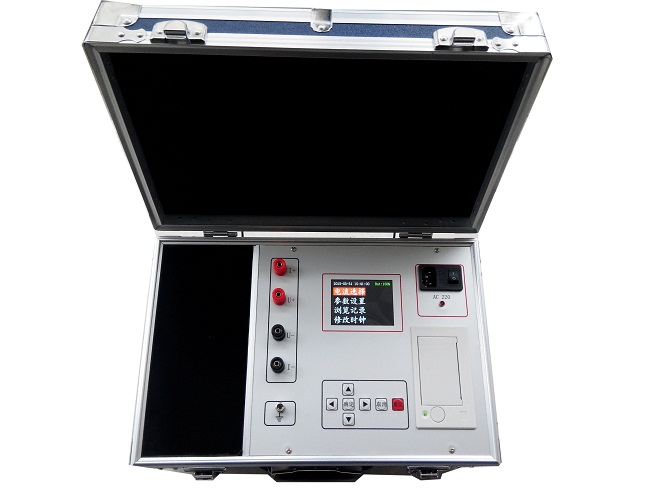

变压器直流电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！
