产品介绍：

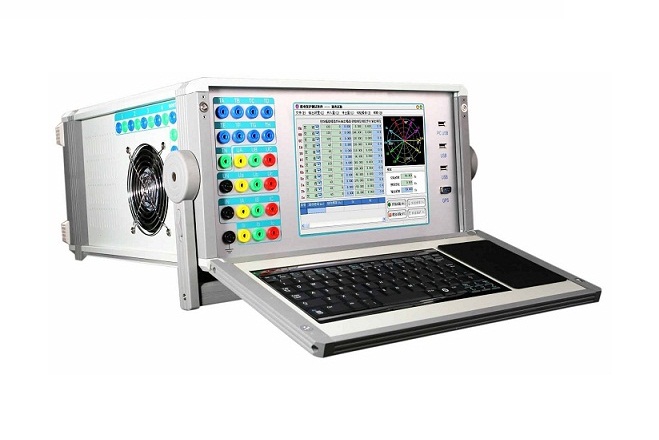

六相继电保护测试仪可方便对备自投装置和微机差动保护装置进行试验、针对性各类继电器校验程序，强大的功能测试软件更能提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序：线路保护、差动保护、阻抗保护、低周、同期、备自投等。各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态过程、系统振荡、重合闸动作行为。
产品特点：
1、二次调度中所有单个元件的测试（电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器）。
2、整组传动，能摸拟各种简单或复杂的瞬时性，可在基波上叠加暂态直流分量。
3、能随意叠加各次谐波，叠加初始角及含量在线可控。
4、可分相输出不同频率交流量、交直流两用。
5、可方便测试微机低周保护及发电机有关保护控制回路。
6、自动与手工测试、静态与动态测试方式任意选择，测试定值、结果数据和曲线可存档、打印。
六相继电保护测试仪采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠，有源低通滤波器，使输出波形平滑，幅频特性优良，同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。
产品参数：
- 交流电流输出
- 输出精度 0.2级
- 相电流输出（****值） 0～40A
- 三并电流输出（****值） 0～120A
- 相电流长时间允许工作值（****值） 10A
- 相电流****大输出功率 420VA
- 三并电流****大输出时****大输出功率 900VA
- 三并电流****大输出时允许工作时间 10s
- 频率范围（基波） 20～1000Hz
- 谐波次数 1～20 次
- 直流电流输出
- 输出精度 0.2级
- 电流输出 0～±10A / 每相，0～±30A / 三并
- ****大输出负载电压 20V
- 交流电压输出
- 输出精度 0.2级
- 相电压输出（****值） 0～120V
- 线电压输出（****值） 0～240V
- 相电压/线电压输出功率 80VA / 100VA
- 频率范围（基波） 20～1000Hz
- 谐波次数 1～20次
- 直流电压输出
- 输出精度 0.2级
- 相电压输出幅值 0～±160V
- 线电压输出幅值 0～±320V
- 相电压/线电压输出功率 70VA / 140VA
