产品介绍：

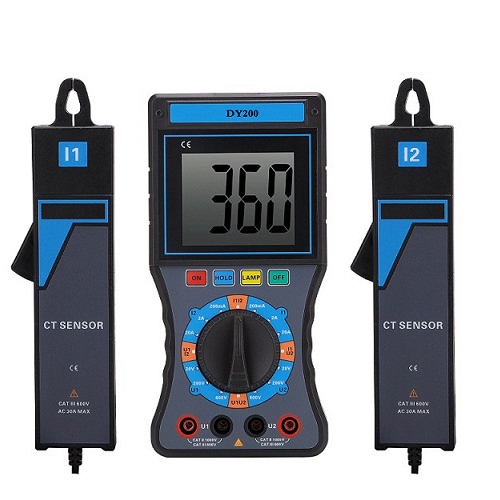

双钳数字相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，超大字符，以获得佳视觉效果。
产品特点：
大屏幕，显示界面直观、清晰。
仪器测量精度高，测量范围宽。直接功能键操作，无须换档自动检测量程。
仪器电流幅相特性平坦,可在5mA-10A范围内准确测量U-U、U-I、I-I各相相角（相位）。
仪器电压双通道对称设计,输入回路缘隔离,不会造成被测线路短路以至烧毁仪表等危及人身安全的事故。
仪器可直接测量并显示电压、电流真****值、显示电压与电压、电压与电流、电流与电流的各种相位关系，实时测量有功功率、无功功率、频率及功率因数。并可检测判别变压器的接线组别。
仪器配置尖嘴型钳形电流互感器,钳头尖,测量精度高,抗干扰能力强,在排线密集的场合使用尤其方便。
仪器内置充电锂电池供电，可连续工作30小时，无需外接电源。并具有欠电指示功能，功耗小于5mA。产品参数：
一、基本误差
1、参比工作条件
(1)环境温度：(23±5)℃
(2)环境湿度：(45～75)% RH
(3)被测信号波形：正弦波、β=0.02
(4)被测信号频率：(50±0.2)Hz
(5)被测载流导线在钳口中的位置：任意
(6)测量相位时被测信号幅值范围：100～220V、0.5A～1.5
(7)外参比频率电磁场干扰：应避免
2、基本误差极限
(1)交流电压
表1：交流电压测量误差
量 限 分 辨 率 基本误差极限
20V 0.01V ±(0.3%RD+2)
200V 0.1V ±(0.3 %RD+2)
500V 1V ±(0.3 %RD+2)
输入阻抗：各量限均为2MΩ
(2) 交流电流
表2：交流电流测量误差
量 限 分 辨 率 基本误差极限
200mA 0.1mA ±( 0.3 %RD+2)
2A 1mA
10A 10mA
表3：工频相位测量误差
范 围 分 辨 率 基本误差极限
0～360° 1° ±2°（3） 相位
U-U、U-I、I-I见表3
| 表3：工频相位测量误差 | ||
| 范 围 | 分辨率 | 基本误差极限 |
| 0～360° | 1° | ±3° |
