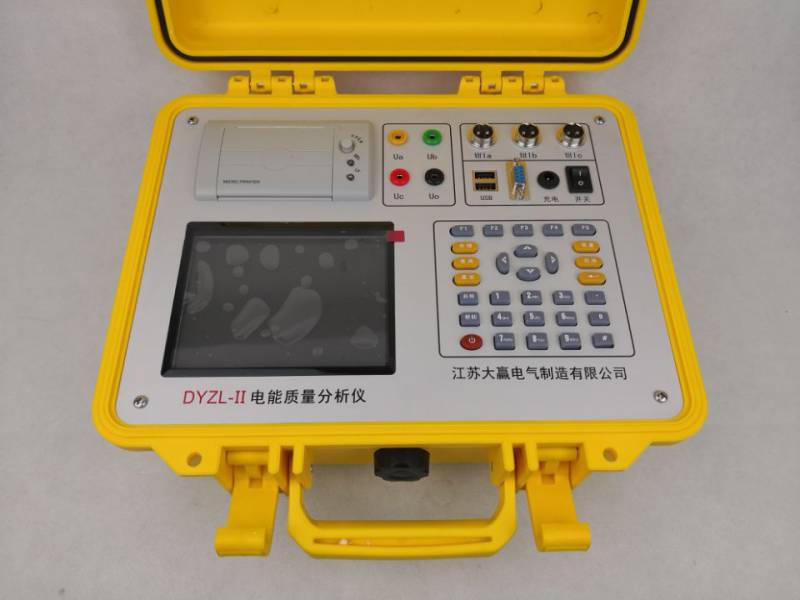

产品介绍：
电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样的AD7655完成，实现****高采样速率达到1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更****更直观地了解电网参数状态。内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数(可根据需要选择)，5s采集记录一次，可记录存储长达300天的趋势曲线记录。
产品特点：
仪器尺寸小、重量轻、携带方便；
内置高性能锂离子电池，可使仪器在无外接电源的情况下持续工作10小时，方便现场测试；
多参数：可同时测量电压、电流基波、2-64次谐波、相位、频率、功率、功率因数等参数；
可进行计量回路和保护装置回路的矢量分析；
可测量总谐波畸变率；
可测量各相电压、电流的短时闪变和长时闪变；
可测量电压平衡度；
可显示各相参量的实时波形，用于简单的示波器功能；
可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
产品参数：
项目 | 参数 |
通道数 | 三相电压、三相电流 |
测量范围 | 电压0-450V 电流 0.05-6A |
谐波误差 | 精度满足国标A/B级要求 |
频率测量误差 | ≤0.01Hz |
电压偏差 | ≤0.2% |
相角误差 | ≤0.1% |
功率偏差 | ≤0.5% |
显示屏 | 320×240、彩色宽温液晶屏 |
充电电源 | AC220V±20%频率 45Hz-55Hz |
电池工作时间 | ≥8小时 |
功耗 | <4VA |
环境温度 | -10℃～50℃ |
相对湿度 | 0-80% 无冷凝 |
外观尺寸 | 260mm×160mm×60mm（长×宽×高） |
重量 | 2Kg |
