产品介绍：

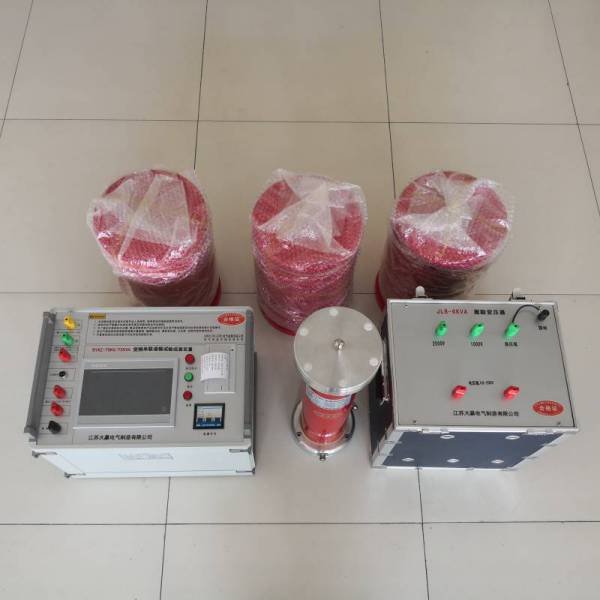

整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。调频串并联谐振成套试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。
我公司在调频串并联谐振高压实验方面，自行开发的调频、调压软件技术，利用这一技术采用16位精细调频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的调频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。
产品特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功 能，过压过流保护值可以根据用户需要整定，试品闪络时闪络 保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，****大不超过 65kg，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提 高试验速度。 工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助 用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方 向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便 使用者直观了解是否找到谐振点。
6、采用了 DSP 平台技术，可以方便的根据用户需要增减功能和升 级，也使得人机交换界面更为人性化。
产品参数：
变频电源(一台)
| 额定功率： | 5.5-500kW |
| 输入电压： | 三相 380V±5% 或单相 220V±5% 45～65Hz， 当电源为 380V 时，可做额定负载试验；当电源为 220V时，只可做 1/2 负载试验。 |
| 输出电压： | 0～400V 可调 |
| 输出电压频率： | 20～300Hz |
| 频率调节： | 0.1Hz 步进可调 |
| 频率不稳定度： | ≤0.02% |
| 输出电流： | 13～1250A |
高压电抗器
| 额定工作电压： | 0-1000kV |
| 额定工作电流： | 1-10A |
| 额定电感量： | 30-600H |
| 连续工作时间： | 15min |
| 温 升： | 小于 60 度 |
| 工作频率： | 20~300Hz |
激励变压器(一台)
| 额定容量： | 3.5-500kVA |
| 输入电压： | 当容量在 5.5-20kW 输入是 200V/400V;当容量在 20-500kW 输入是 400V |
电容分压器(一台)
| 自身电容量： | 300-5000pF |
| 额定电压： | 10-1000kV |
| 工作频率： | 20～300Hz |
| 不确定度： | 1.0% |
谐振装置容量选择
试验电流： I=2πfCU×10-3 (A) 频率的选择(HZ)
1、发电机―――50HZ，取 50HZ
2、变压器―――45~65HZ，取 50HZ
3、GIS、开关、母线―――30~300HZ，取 45HZ
4、电力电缆：30~300HZ，取 35HZ 电压的选择(kV)
按照规程要求，确定****高试验电压。电容量的选择(uf)
根据被试品****大电容量确定
