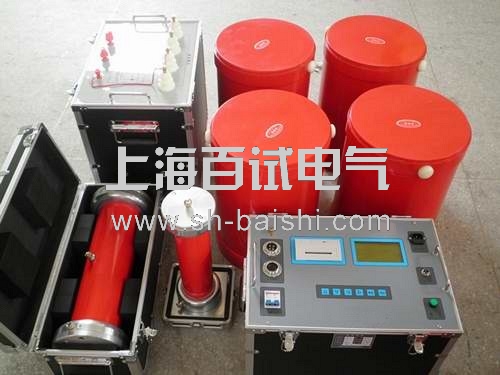

变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。
●35kV及以下电压等级的变压器等主电气设备的交流耐压试验，试验频率为45Hz～65Hz，电抗器的使用方式为将三节电抗器串联成组使用。
⑴35kV主变：对应的电容量范围为5000pF~20000pF， ****高耐压试验值68kV。 ⑵谐振频率：1/6.28×√405×0.02×10-6=56Hz 56Hz下****大被试电容量时的试验电流：56×6.28×0.02×10-6×68×103=0.47A ⑶选择设备：10kW变频控制源； 3kV/1A电抗器 三台串联； 10kVA（3kV/3A）励磁变； 100kV分压器。 ●110kV及以下电压等级的变压器等主电气设备的交流耐压试验。 ⑴110kV主变：对应的电容量范围为5000pF～15000pF， ****高耐压试验值160kV，试验频率为45Hz～65Hz。 ⑵谐振频率：1/6.28×√675×0.015×10-6=50Hz 50Hz下****大被试电容量时的试验电流：50×6.28×0.015×10-6×160×103=0.75A ⑶选择设备：10kW变频控制源； 36kV/1A电抗器五台串联； 10kVA（5kV/2A）励磁变； 200kV分压器。 ●110kV及以下电压等级的变电站主电气设备的交流耐压试验，试验频率为30Hz～300Hz，电抗器的使用方式为全部电抗器串联成组使用 (1)110kV开关：对应的电容量忽略不计， ****高耐压试验值265kV (2)谐振频率：1/6.28×√810×500×10-12=250Hz 250Hz下****大被试电容量时的试验电流：250×6.28×0.0005×10-6×200×103=0.15A， (3)选择设备：10kW变频控制源； 36kV/1A电抗器六台串联； 10kVA（10kV/1A）励磁变； 200kV分压器。 ●所以对于开关母线等断口电容小的试品也可以进行试验。 串联谐振装置容量选择 试验电流： I=2πfCU×10-3 (A) 频率的选择(HZ) ●发电机―――50HZ，取50HZ ●变压器―――45~65HZ，取50HZ ●GIS、开关、母线―――30~300HZ，取45HZ ●电力电缆：30~300HZ，取35HZ 电压的选择(kV) 按照规程要求，确定****高试验电压。 电容量的选择(uf) 根据被试品****大电容量确定 装置****大容量：P=UI×1.25 (kVA)
